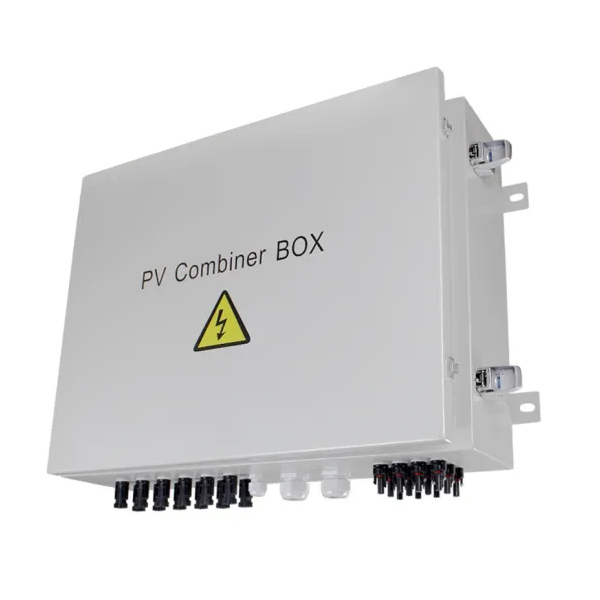

Als professionelle Herstellung möchten wir den Benutzern einen sicheren, prägnanten, schönen und anwendbaren Juer Electric®Solar Energy System Combiner Box bieten.
Der Kombinierkasten von Juer Electric® Solar Energy System ist für Wechselrichter geeignet (MAX -Eingangsspannung DC1000V, 4pV -Eingangskanal, 1 Ausgangskanal, Einzelmppt -Wechselrichter). Box Body besteht aus PVC -Ingenieurmaterialien mit Test auf Brandschutzmittel, Temperaturanstieg, Anti -Impact, Anti -Ultraviolett und andere Tests.
IP65 Schutznote.
● hohe Zuverlässigkeit
Mit DC -Sicherung
Mit DC Surge Protection Device
Mit DC -Leistungsschalter oder DC -Last -Isolationsschalter.
● Starke Anpassungsfähigkeit
IP65 Dessing, wasserdicht, Anti -Staub und Anti -Ularaviolett.
Strikter Test auf hohe und niedrige Temperatur, weit verbreitet/ verwendet/
Die einfache Installation, die vereinfachte Systemverkabelung, die bequeme Verkabelung.
Die Schachtelkörper besteht aus kaltem gerolltem Stahl und anderen Metallmaterialien.
● Flexible Konfiguration
Wird für Einzelkristall -Silizium -Sonnenmodule, polykristalline Silizium -Sonnenmodule, Dünnschicht -Sonnenmodule verwendet. Strombewertung der Photovoltaik -Sicherung, Cicuit -Breaker und Last -Isolationsschalter wird modifiziert.
| Name | ZSGF-PV12/1 | |
| Elektrischer Parameter | ||
| System Maximale Gleichstromspannung | / | 1000 |
| Maximaler Eingangsstrom für jede Zeichenfolge | 10a | |
| DC Sicherungsbewertung | 15a | |
| Anzahl des Eingangs-/Ausgangsarrays | 3 | |
| Anzahl der Iutput -Saiten | 12 | |
| Anzahl der Ausgangszeichenfolgen | 1 | |
| Maximaler Durchmesser jedes Eingangskabels (mm) | 10 mm | |
| Maximaler Durchmesser jedes Eingangskabels (mm) | 40 mm | |
| Kommunikationsschnittstelle | RS485 MODBUS | |
| Spannungsschutzniveau | 2,8 kV | 3,8 kV |
| Maximales kontinuierliches Betrieb Spannung UC |
630 V | 1050 V |
| Stangen | / | / |
| Strukturcharakteristik | ||
| System | ||
| Schutznote | IP65 | |
|
Mini -Leistungsschalter |
SM1-225/4p/DC1000V | |
| SMC4 Waterfeste Anschlüsse | Standard | |
| PV DC Sicherung | Standard | |
| PV Surge Prodrctor | SUP4-S40/3PDC1000V | |
| Überwachungsmodul | / | |
| Diode verhindern | / | |
| Kastenmaterial | Kalte Stahlkiste | |
| Installationsmethode | Wandmontagentyp | |
| Betriebstemperatur | –25 ℃ ~+70 ℃ | |
| Temperaturerhöhung | 2 km | |
| Zulässige relative Luftfeuchtigkeit | 0-95%, keine Kondensation | |
| Flame Retardance Comform zu IEC60695-2-11, Ulsubject to 94V-2 | ||
| Breite*hoch*Tiefe (mm) | 640*450*180 | |
