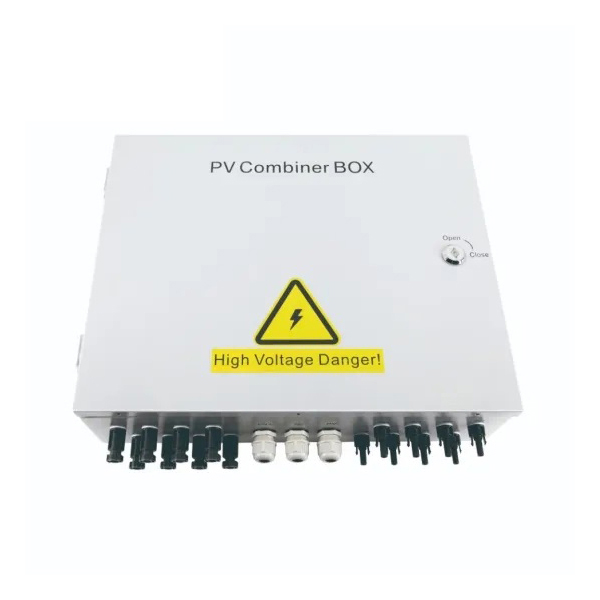

Das Juer Electric® IP65 Solar Panel System Distribution Box, der von den China -Herstellern zu einem Anschlusskasten hergestellt wird. Dies ist ein elektrisches Gehäuse, das mehrere Drähte und Kabel über verschiedene Eintrittsanschlüsse vereint. Eine Solar -Combiner -Box kombiniert die Ausgabe zahlreicher Strings von PV -Modulen für die Verbindung zum Wechselrichter.
Der Juer Electric® IP65 Solar Panel System Distribution Box Synthetic DC Eingang von 24 PV -Komponenten zu 1 Ausgang. Jeder Kanal ist mit einer Sicherung. Die Ausgangsseite ist mit Blitzschutz und Leistungsschalter ausgestattet. Es vereinfacht die Eingabeverdrahtung von DC -Leistungsverteilungsschrank und Wechselrichter erheblich. Realisieren Sie Blitzschutz, Kurzschlussschutz und Erdungsschutz. PV Combiner-Box unterteilt in zwei Typen: Intrligligent Box und nicht intelligente Box. Die intelligente PV -Kombinationsbox ist mit Überwachungseinheit ausgestattet, dann den Eingangsstrom jeder Schnur erkennen, die Innentemperatur erkennen, den Status des Blitzschutzes erkennen, den Status des Leistungsschalters erkennen und die Ausgangsspannung zusammenfassen usw.
Konstruktion und Konfiguration übereinstimmen ausschließlich der technischen Spezifikation für Photovoltaic Junction -Geräte CGC/GF 037: 2014.
Stellen Sie den Benutzern eine sichere, kurze, schöne und anwendbare Produkte des Photovoltaiksystems an.
Das Produkt nimmt im Freien angewandt, der sich an die raue Umgebung anpasst. Zusätzlich zu den Kernkomponenten kann der andere von den Anforderungen der Benutzer angepasst werden.
| Name | ZC-24 |
| System Maximale Gleichstromspannung | 1000 |
| Maximaler Eingangsstrom für jede Zeichenfolge | 15a |
| Maximale Eingangszeichenfolgen | 24 |
| Maximaler Ausgangsschalterstrom | 400a |
| Anzahl der Wechselrichter mppt | N |
| Anzahl der Ausgangszeichenfolgen | 1 |
| Testkategorie | ‖ Klassenschutz |
| Nenner Entladungsstrom | 20ka |
| Maximaler Entladungsstrom | 40ka |
| Spannungsschutzniveau | 3,8 kV |
| Maximale kontinuierliche Betriebsspannung UC | 1050a |
| Stangen | 3p |
| Strukturcharakteristik | Plug-Push-Modul |
| Schutznote | IP65 |
| Ausgangsschalter | DC -Isolationsschalter (Standard)/Gleichstromkreis |
| DC MC4/DC -Sicherung/Gleichstrom -Überspannungsschutzschutz | Standard |
| Überwachungsmodul/Verhindern von Dioden | Optional |
| Installationsmethode | Wandmontagentyp |
| Betriebstemperatur | -25ºC-+55ºC |
| Temperaturerhöhung | 2 km |
| Zulässige relative Luftfeuchtigkeit | 0-95%, keine Kondensation |
