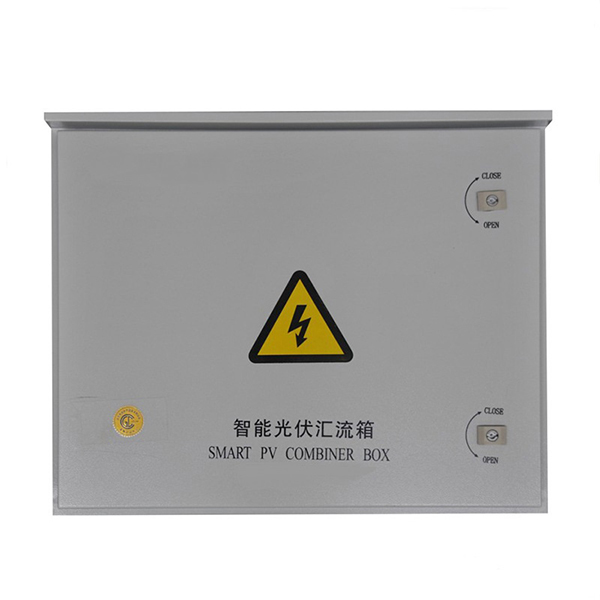

Die neueste, in China hergestellte JUER Electric® Solar Photovoltaic DC Combiner Box wird verwendet, um den Ausgangsgleichstrom des PV-Arrays zusammenzuführen. Es wird das gleiche Solar kombinieren Module, die in Reihe geschaltet sind, um ein PV-Array zu bilden, das die Verwendung von an das Photovoltaiknetz angeschlossenen Wechselrichtern unterstützt um eine komplette Photovoltaikanlage mit dem städtischen Stromnetz zu bilden.
In der Solar-Photovoltaikanlage, Solar-Photovoltaik-Arrays, um die Verbindung zwischen den Wechselrichtern entsprechend den Eigenschaften von PV-Systemen zu reduzieren, entwickelte Tress Technology unabhängig die PV-Kombinationsbox XYH-CB, wobei das Unternehmen für PV-Wechselrichterprodukte die Zusammensetzung des Kompletts anpasst PV-Systemlösungen, die den Verkabelungsprozess erheblich vereinfachen, während Wechselrichter unter Schutz betrieben werden können.
Der Combiner-Box für die Sammlung von Solar-Photovoltaik-Arrays gibt den Gleichstrom aus. Der Benutzer kann eine Reihe von PV-Modulen mit denselben Spezifikationen in Reihe schalten, um eine Photovoltaik-Array zu bilden, und dann mehrere PV-Arrays parallel an den TLS-CB anschließen Anschließend kommt der Ausgang über den DC-Leistungsschalter und den Photovoltaik-Wechselrichter, der die Verwendung unterstützt, um ein komplettes Photovoltaik-Stromerzeugungssystem zu bilden, das das Netz realisiert und mit Strom versorgt.
*Gleichzeitiger Zugriff auf mehrere Photovoltaikanlagen; jeder Kanal Strom bis zu 10A; um den Bedürfnissen verschiedener Benutzer gerecht zu werden.
* Mit zuverlässigem Beleuchtungs- und Überspannungsschutz, Solar-Photovoltaik-Gleichstrom-Hochspannungs-Blitzschutzgerät, alle mit positiver Zweifels- und negativer Blitzschutzfunktion.
*Weitbereichs-Gleichspannungseingang; DC-Hochspannungs-Leistungsschalter mit professionellem Druckbereich von 200–900 V DC, sicher und zuverlässig.
*6 Gruppen können gleichzeitig auf die PV-Anlage zugreifen.
*Der Anschluss ist wasserdicht.
*Gleichstrom mit Hochspannungssicherungen und Leistungsschaltern waren zwei Sicherheitsvorrichtungen.
*Jedes Array kann optional auf jedem Kanal der Strommessung und -überwachung überwacht werden.
*Wandkonstruktion mit Regenmantelschutzart IP65 für den Außenbereich, um die Anwendungsanforderungen für die Installation im Freien zu erfüllen.
*Installation und Wartung einfach, bequem, lange Lebensdauer.
| MAX. Eingangsspannung | DC1000V | ||||||
| Eingang | 4 | 6 | 8 | 12 | 16 | 24 | 36 |
| Strom (A) | 15A | ||||||
| DIODE | 25A DC1000V | ||||||
| SPD | UC1000V IMAX40KA IN20KA UP≤2,5KV | ||||||
| SICHERUNG | 15A | ||||||
| MCB | 50A | 60A | 100A | 120A | 160A | 240A | 360A |
| Stecker | Wasserdichter Stecker | ||||||
| Schutzgrad | IP65 | ||||||
| Betriebstemperaturbereich | -25~+75(°C) | ||||||
| Relative Luftfeuchtigkeit | 0~99 % | ||||||
| Höhe | ≤5500(m) | ||||||
