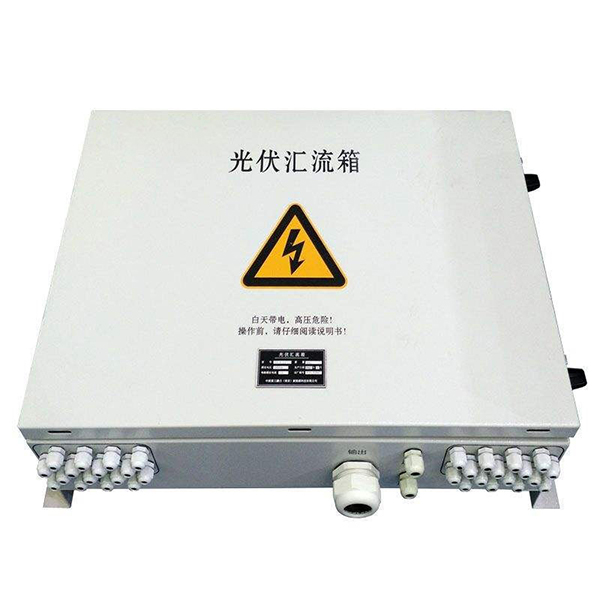

Solarverteiler-Anschlusskästen

1. Um die Verbindungsleitung zu verringern, die Wartung zu vereinfachen, Verluste zu reduzieren, die Systemstruktur zu optimieren und die Sicherheit und Zuverlässigkeit der Elemente zu verbessern, wird in der Solarstromanlage normalerweise der PV-Kombinatorkasten zwischen den Solarmodulen und dem Wechselrichter benötigt.

2. Außer der PV-Anschlussfunktion sollte der PC-Anschlusskasten auch über einen Rückstromschutz, einen Überstromschutz, einen Überspannungsschutz, einen Blitzschutz usw. sowie eine Reihe perfekter Schutzfunktionen verfügen und gleichzeitig den Betriebszustand, den Strom und die Spannung überprüfen und Strom nach der Verbindungsstelle, Zustand des Ableiters, Erfassung des Zustands des DC-Leistungsschalters und Lichtbogenerkennung, Leckageerkennung (optional) usw.

3. Der von uns hergestellte PV-Sammelkasten ist mit allen oben genannten Funktionen ausgestattet und kann mit einem netzunabhängigen/netzunabhängigen Solarwechselrichter konfiguriert werden, um einen kompletten Satz von Solarstromsystemen zu bilden.

4. Bei der Auswahl des PV-Sammelkastens werden basierend auf dem Eingangs-Gleichspannungsbereich und der Ausgangsleistung des Wechselrichters eine bestimmte Anzahl von Modulen als String in Reihe geschaltet, bestimmte parallel geschaltete Strings werden zur Verbindung mit dem PV-Sammelkasten verbunden Steuerung des Leistungsschalters und Schutz des Ableiters, dann Einspeisung in den Wechselrichter.

1. Entspricht CGC/GF002:2010, Technische Spezifikationen für PV-Array-Anschlusskästen

2. Es dürfen maximal 24 String-Panels angeschlossen werden. Die Nennspannung jedes Strings beträgt 10 A, maximal 15 A

3. Der Gesamtausgangsstrom beträgt 250 A, die maximale Spannung beträgt 1000 VDC

4. Für jeden String Hochspannungssicherung und Anti-Verbindungsschutz.

5. Ausgestattet mit PV-Hochspannungsableiterschutz

6. PV-Hochspannungs-Leistungsschalter steuern den Ausgang, druckbeständig DC1200V, Sicherungsstrom ist optional

7. Im Einklang mit der Installation im Freien, Schutzart IP65

8. Isolieren Sie den für die Ferndatenkommunikation verwendeten RS485-Port und unterstützen Sie das MODBUS-RTU-Protokoll.

9. Eingebaute umfassende Schutzalarmfunktion, nicht nur die verschiedenen Alarmparameter sind programmierbar, sondern auch jede Alarmfunktion kann auf „Ein“ oder „Aus“ eingestellt werden.

10. Der schädliche Lichtbogen im Gleichstromkreis wird in Echtzeit angezeigt. Sobald der schädliche Lichtbogen vorhanden ist, wird ein Alarm ausgelöst, der den Auslöser direkt ausschaltet und den Fehlerstromkreis abschaltet, um dementsprechend eine Brandkatastrophe usw. vom Lichtbogen zu verhindern.
