Der neueste Verkauf von Juer Electric® PV Solar Junction Box, der von den Herstellern und Lieferanten von China in eine Anschlusskiste hergestellt wird, ein elektrisches Gehäuse, das mehrere Drähte und Kabel über verschiedene Einstiegsanschlüsse sicher vereint. Eine Solar -Combiner -Box kombiniert die Ausgabe zahlreicher Strings von PV -Modulen für die Verbindung zum Wechselrichter.

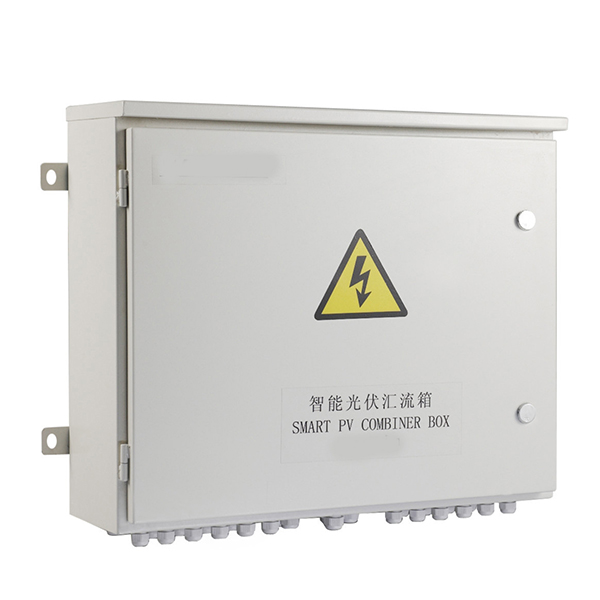

Der Juer Electric® PV Solar Junction Box: Solar Combiner+AC Electronical 2 in 1 PV-Box Vorlaufzeit: 7-10 Tage Produktursprung: Guangdong, China Versandhafen: Shenzhen oder Guangzhou Port Zahlung: t/t, westliche Gewerkschaft, Paypal, irrevozierbares L/C bei Sicht. Wechselrichter, verbessern Sie die Zuverlässigkeit des Systems und erleichtern Sie die Installation und Wartung des Systems. Im Allgemeinen ist es erforderlich, eine Kombinationsbox zwischen dem Solar -Photovoltaik -Array und dem Wechselrichter hinzuzufügen. Photovoltaikmodule und Wechselrichter. Benutzer können eine bestimmte Anzahl von Photovoltaikzellen derselben Spezifikation in Serie anschließen, um eine Reihe von Photovoltaikzellen zu bilden, und dann mehrere Photovoltaikzellen in Reihe mit der Kombinierbox verbinden. Nachdem der Strom durch den Photovoltaikum -Ablager erfasst wurde, kann der Photovoltaikumrichter durch den Ablager und den Leistungsschalter an den Photovoltaikumwandler ausgegeben werden, um einen vollständigen Satz von Photovoltaik -Wechselrichtern zu bilden.
◆ Eingebaute DC-Brecher und Wechselspanner für Hybrid-Sonnenpumpensysteme
◆ Surge schützen
◆ Mehrere Kühlkanäle
◆ IP65 -Schutznote kann sicher im Freien verwendet werden.
◆ Backplane Wall-Mount ist einfach zu installieren und zu warten.
◆ Anti-Reverse-Modul zur Verhinderung von Back-End-Geräteschäden, die durch negative und positive Polverbindung verursacht werden
| Modell | ZCL1+2 | Zch3+2 | Zch3+4 | ZCH3+6 | Zch3+8 |
| Sonneneingang | |||||
| Sonneneingangspaare (+, -) | 2 | 2 | 4 | 6 | 8 |
| Jeder String -Eingang maximaler Strom | 15a | 15a | 15a | 15a | 15a |
| Jeder String -Sicherungsstrom | 15a | 15a | 15a | 15a | 15a |
| Ausgangspaare (+,-) | 1 | 1 | 1 | 1 | 1 |
| DC Breaker Current | 32a | 32a | 63a | 100a | 160a |
| MAX -Spannung mit Sonneneingang | DC500V | DC1000V | DC1000V | DC1000V | DC1000V |
| DC Surge Protector | Ja | Ja | Ja | Ja | Ja |
| Max DC -Ausgangsstrom | 30a | 30a | 60a | 90a | 120a |
| Wechselstromeingang | |||||
| Wechselstrom -Eingangsspannung | Einphase 220 ~ 240 V | 3PHASE 380 ~ 440V | 3PHASE 380 ~ 440V | 3PHASE 380 ~ 440V | 3PHASE 380 ~ 440V |
| Max -Wechselstrom -Eingangsstrom | Einphase 32a | 3PHASE 32A | 3PHASE 63A | 3PHASE 100A | 3PHASE 100A |
| AC Surge Protector | Ja | Ja | Ja | Ja | Ja |
| Wechselstromausgang MAX -Strom | Einphase 32a | 3PHASE 32A | 3PHASE 63A | 3PHASE 100A | 3PHASE 100A |
| Schutzklasse | IP65 | IP65 | IP65 | IP65 | IP65 |
| Betriebstemperatur | ~ 20 bis 50 | ~ 20 bis 50 | ~ 20 bis 50 | ~ 20 bis 50 | ~ 20 bis 50 |
| Nettogröße (mm) | 440*380*170 | 440*380*170 | 440*380*170 | 528*456*204 | 528*456*204 |
