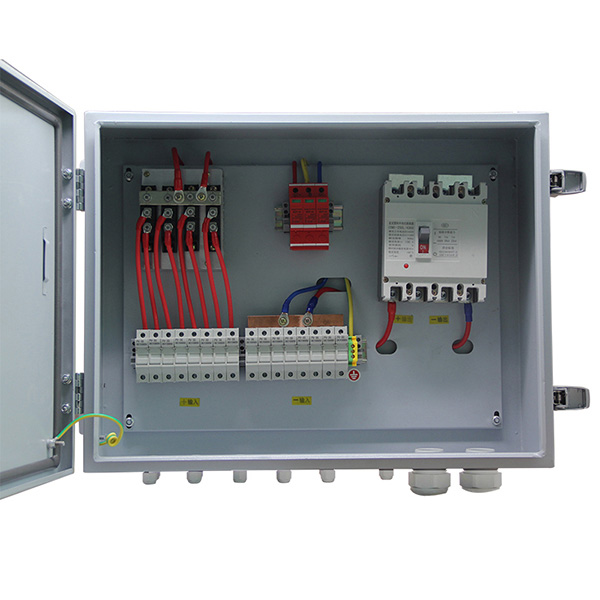

Die Juer Electric® DC Solar System Array String Combiner Box, die zu niedrig ist und eine kostenlose Probe für eine Anschlussbox bietet, die ein elektrisches Gehäuse ist, das mehrere Drähte und Kabel über verschiedene Eintrittsanschlüsse vereint. Eine Solar -Combiner -Box kombiniert die Ausgabe zahlreicher Strings von PV -Modulen für die Verbindung zum Wechselrichter.
Mit dem Juer Electric® DC Solar System Array String Combiner Box mit Gesamtschutz wie Gegenangriffsprävention, Überstromschutz, Überspannungsschutz und Blitzprävention, PV -Kombinationsboxen werden verwendet, um die Verbindungsdrähte zwischen einem PV -Modul und einem Wechselrichter oder Controller zu verringern, den Verlust zu reduzieren und die Produktsicherheit und -verlässigkeit zu verbessern. Die von uns erzeugte PV -Kombinierkasten verfügt über alle Funktionen oben und bietet Benutzern eine vollständige Lösung für PV -Stromerzeugungssysteme.
1） Zwei Gruppen unabhängiger PV -Array -Eingang und Ausgabe für flexible Anwendungen in verschiedenen Verbindungsschemata;
2) Mehrere PV -Eingangsarrays von jeweils einen maximalen Strom von 10a;
3) eine Hochspannungssicherung für die Verhinderung des Gegenangriffs jedes PV -Eingangsarrays vorgesehen;
4) ein spezielles Hochspannungs-Blitzschutzgerät für das PV-Modul;
5) ein spezieller Hochspannungsschalter für die Ausgangsregelung des PV-Moduls;
6) Ein Grad an Schutz von IP65 für die Erfüllung der Installation im Freien.
| Modell | ZC4T | ZC6T | Zc8t | ZC10T |
| Eingabedaten | ||||
| Anzahl der PV -Eingangsarrays | 4 | 6 | 8 | 10 |
| Maximale Strömung jedes PV -Eingangsarrays | 10a | |||
| Beachten Sie für jedes PV -Eingangsarray | 10a | |||
| Drahtnummer jedes PV -Eingangsarrays | PG7,4mm² | |||
| Ausgabedaten | ||||
| Anzahl der Ausgangskanal | 1 | 2 | ||
| Maximaler Ausgangsstrom | 40a | 60A in allen (30A Ausgangskanal) | 80A in allen (40A Ausgangskanal) | 100a in allen (50A Ausgangskanal) |
| Drahtnummer jedes Ausgangskanals | PG16,8mm2 für jeden Ausgangskanal | PG16,10 mm2 für jeden Ausgangskanal | PG16,10 mm2 für jeden Ausgangskanal | PG16,12mm2 für jeden Ausgangskanal |
| Maximale Ausgangsspannung | 800VDC | |||
| Gleichstromausgangsschalter | Verfügbar | |||
| Andere Daten | ||||
| Schutz | IP65 | |||
| Temperatur | -30 ℃ ~+60 ℃ | |||
| Referenzgewicht (Netto/Bruttogewicht) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Ausrüstung Dimension D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Packungsdimension D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Kühlmethode | Natürliche Kühlung | |||
| Schubschutz | Verfügbar | |||
| Erdungsdrahtnummer | ≥ 6mm2 | |||
