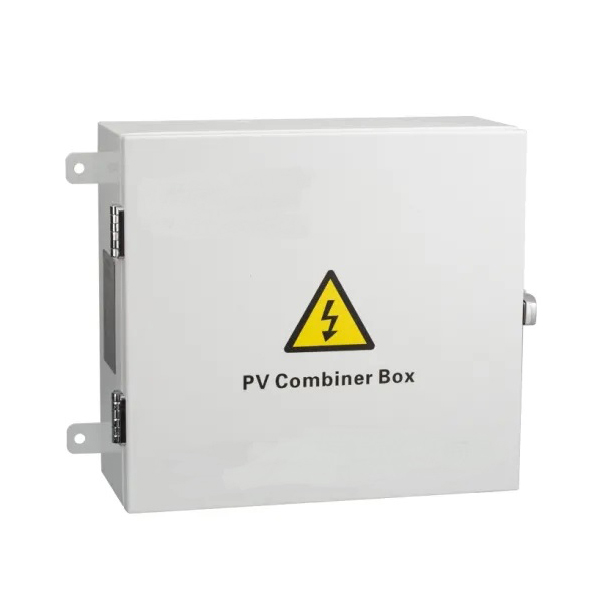

Der neueste Verkauf von ZHECHI Electric® 1500V Surge Protector PV Solar Combiner Box mit zwei Jahren Garantie für groß angelegte PV-Netzwerke für Stromerzeugungssysteme, um die Verbindungsleitungen zwischen PV-Modulen und Wechselrichter, einfache Wartung und die Zuverlässigkeit zu verbessern. Im Allgemeinen muss das DC-Bussystem zwischen Photovoltaikmodulen und inverter erhöht werden.
Die PV Solar -Kombinationsbox von ZHECHI Electric® 1500V Surge Protector, die von den China -Herstellern hergestellt wird, ist speziell für diese Anforderung ausgelegt. Sie kann mit Wechselrichterprodukten übereinstimmen, um eine vollständige PV -Systemlösung zu erfüllen. Die PV-Kombinationsbox der DK-PV-Serie gibt es im Ausgangsanschluss, das den DC-Sicherungsausschnitt der PV-Kombinationsbox, des Wechselrichters und anderer Endgeräte schützen kann, um sicherzustellen, dass das gesamte PV-Stromerzeugungssystem langfristig und stetig funktioniert.
+ Zwei Gruppen unabhängiger PV -Array -Eingang und Ausgabe für flexible Anwendungen in verschiedenen Verbindungsschemata:
+ Mehrere PV -Eingangsarrays von jeweils einen maximalen Strom von L0A;
+ Eine Hochspannungssicherung für die Verhinderung der Gegenangriff für jedes PV -Eingangsarray;
+ Ein spezielles Hochspannungs-Blitzschutzgerät für das PV-Modul;
+ Ein spezieller Hochspannungsschalter für die Ausgangsregelung des PV-Moduls;
+ Ein Grad des Schutzes von IP65 für die Erfüllung der Notwendigkeit einer Installation im Freien.
| Modell | BS4T | BS6T | BS8T | BS10T |
| Eingabedaten | ||||
| Anzahl der PV -Eingangsarrays | 4 | 6 | 8 | 10 |
| Maximale Strömung jedes PV -Eingangsarrays | 10a | |||
| Beachten Sie für jedes PV -Eingangsarray | 10a | |||
| Drahtnummer jedes PV -Eingangsarrays | PG7,4mm² | |||
| Ausgabedaten | ||||
| Anzahl der Ausgangskanal | 1 | 2 | ||
| Maximaler Ausgangsstrom | 40a | 60A in allen (30A Ausgangskanal) | 80A in allen (40A Ausgangskanal) | 100a in allen (50A Ausgangskanal) |
| Drahtnummer jedes Ausgangskanals | PG16,8mm2 für jeden Ausgangskanal | PG16,10 mm2 für jeden Ausgangskanal | PG16,10 mm2 für jeden Ausgangskanal | PG16,12mm2 für jeden Ausgangskanal |
| Maximale Ausgangsspannung | 800VDC | |||
| Gleichstromausgangsschalter | Verfügbar | |||
| Andere Daten | ||||
| Schutz | IP65 | |||
| Temperatur | -30 ℃ ~+60 ℃ | |||
| Referenzgewicht (Netto/Bruttogewicht) | 5.3/9.3 | 8.4/12.9 | 9.5/14.3 | 10.8/15.6 |
| Ausrüstung Dimension D*W*H (mm) | 340*300*140 | 360*340*145 | 400*420*145 | |
| Packungsdimension D*W*H (mm) | 450*420*245 | 470*450*255 | 530*510*255 | |
| Kühlmethode | Natürliche Kühlung | |||
| Schubschutz | Verfügbar | |||
| Erdungsdrahtnummer | ≥ 6mm2 | |||
