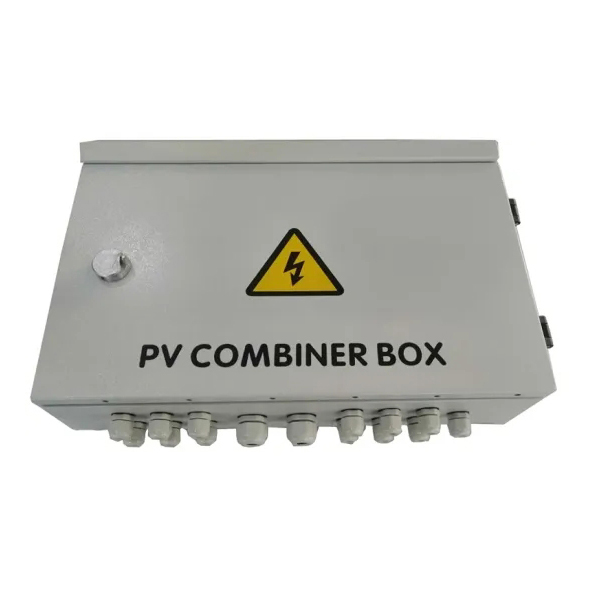

Das neueste Verkauf von Juer Electric®photovoltaic Array DC Solar Combiner Box von China bis zu einem Kreuzungskasten, einem elektrischen Gehäuse, das mehrere Drähte und Kabel über verschiedene Einstiegsanschlüsse sicher vereint. Eine Solar -Combiner -Box kombiniert die Ausgabe zahlreicher Strings von PV -Modulen für die Verbindung zum Wechselrichter.
Das Juer Electric® Photovoltaic Array DC Solar Combiner Box Bus Synthetic DC -Eingang von 8 PV -Komponenten zu 1 Ausgang. Jeder Kanal ist mit einer Sicherung. Die Ausgangsseite ist mit Blitzschutz und Leistungsschalter ausgestattet. Es vereinfacht die Eingabeverdrahtung von DC -Leistungsverteilungsschrank und Wechselrichter erheblich. Realisieren Sie Blitzschutz, Kurzschlussschutz und Erdungsschutz. PV Combiner-Box unterteilt in zwei Typen: Intrligligent Box und nicht intelligente Box. Die intelligente PV -Kombinationsbox ist mit Überwachungseinheit ausgestattet, dann den Eingangsstrom jeder Schnur erkennen, die Innentemperatur erkennen, den Status des Blitzschutzes erkennen, den Status des Leistungsschalters erkennen und die Ausgangsspannung zusammenfassen usw.
Konstruktion und Konfiguration übereinstimmen ausschließlich der technischen Spezifikation für Photovoltaic Array DC Solar Combiner Box CGC/GF 037: 2014.
| Name | ZC-PV12/1 |
| System Maximale Gleichstromspannung | 1000 |
| Maximaler Eingangsstrom für jede Zeichenfolge | 15a |
| Maximale Eingangszeichenfolgen | 12 |
| Maximaler Ausgangsschalterstrom | 160a |
| Anzahl der Wechselrichter mppt | N |
| Anzahl der Ausgangszeichenfolgen | 1 |
| Testkategorie | ‖ Klassenschutz |
| Nenner Entladungsstrom | 20ka |
| Maximaler Entladungsstrom | 40ka |
| Spannungsschutzniveau | 3,8 kV |
| Maximale kontinuierliche Betriebsspannung UC | 1050 V |
| Stangen | 3p |
| Strukturcharakteristik | Plug-Push-Modul |
| Schutznote | IP65 |
| Ausgangsschalter | DC -Isolationsschalter (Standard)/DC -Leistungsschalter (optional) |
| SMC4 -Stecker/DC -Sicherung/Gleichstrom -Überspannungsschutz | Standard |
| Überwachungsmodul/Verhindern von Dioden | Optional |
| Kastenmaterial | Metall |
| Installationsmethode | Wandmontagentyp |
| Betriebstemperatur | -25 ℃-+55 ℃ |
| Temperaturerhöhung | 2 km |
| Zulässige relative Luftfeuchtigkeit | 0-95%, keine Kondensation |
Stellen Sie den Benutzern eine sichere, kurze, schöne und anwendbare Produkte des Photovoltaiksystems an.
Photovoltaic Array DC Solar Combiner Box nimmt im Freien an, der sich an die harte Umgebung anpasst. Zusätzlich zu den Kernkomponenten kann der andere von den Anforderungen der Benutzer angepasst werden.
