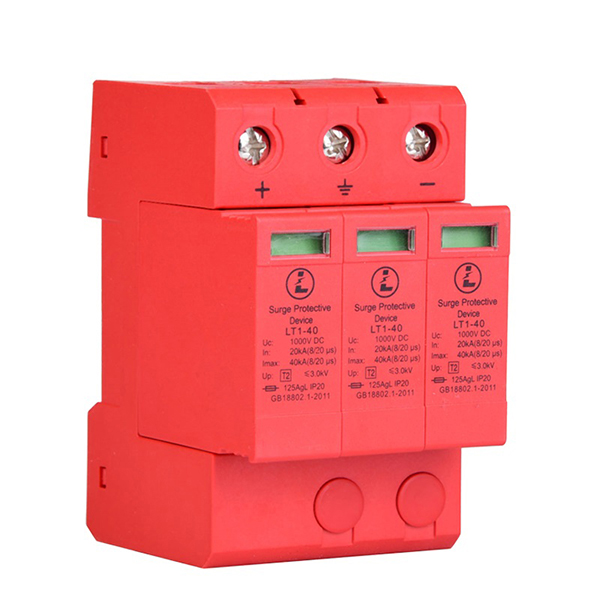

Solar 1500 V DC SPD-Überspannungsschutz verwendet hauptsächlich ein leichtes Volt-Stromverteilungssystem für Blitzüberspannungsschutz oder andere vorübergehende Überspannungen.
Solar 1500 V DC SPD für Hochspannungs-DC-Stromversorgung Überhitzungs-Überstromschutzfunktion, kann Klasse C für Photovoltaik-(PV-)Überspannungsschutz bieten.Produkte mit 35-mm-DIN-Schieneninstallation, Modul kann unabhängig geändert werden, einfach zu installieren und zu warten , mit Alarmschnittstelle für die Fernkommunikation (Trockenkontakt), Überspannungsschutz zur Erleichterung der Fernüberwachung.
| Nennspannung der PV-Anlage | 500V/600V | 1000V | 1500V | |
| MCOV [UCPV] | 630Vdc/700V | 1170Vdc | 1200Vdc | |
| Max. Systementladestrom (8/20 µs) [lmax] | 40kA | 40kA | 30kA | |
| Spannungsschutzlevel [UP] | 2,5kV | â¤4.0kV | 4,5kV | |
| Spannungsschutzpegel bei 5kA [UP] | 2.0kV | â¤3.5kV | â¤4.0kV | |
| Integriertes Sicherungs-Ausschaltvermögen/Unterbrechungsleistung | 30kV/1000Vdc | 30kV/1000Vdc | 30kV/1200Vdc | |
| Technologie | Kurzschlussunterbrechung (SCI) Überstromschutz | |||
| Betriebstemperaturbereich [TU] | −40℃ bis +80℃ | |||
| Nennentladestrom (8/20 µs) [(DC+/DC−)> PE] [In] | 12,5 kA | |||
| Reaktionszeit [tA] | <25ns | |||
| Betriebszustand/Fehleranzeige | Grün (gut)/Rot (ersetzen) | |||
| Leiterbewertungen und Querschnittsbereich: | Minimum | 60/70℃ 1,5mm²/14AWG Fest/Flexibel | ||
| Maximal | 60/70℃ 35mm²/2AWG Litze/25mm²/4AWG Flexibel | |||
| Montage | 35mm DIN-Schiene nach EN 60715 | |||
| Gehäusematerial | UL 94V0 Thermoplast | |||
| Stärke des Schutzes | IP20 | |||
| Kapazität | 3 Module, DIN 43880 | |||
| Normeninformationen: | IEC 6164311 Typ 2, IEC 616431 Klasse II | |||
| Produktgarantie | 5 Jahre** | |||
Fernkontaktsignalisierung
| Signalisierungstyp des Fernkontakts | Wechselkontakt |
| Wechselstrom-Schaltkapazität (Volt/Ampere) | 250V/0,1A |
| DC-Schaltkapazität (Volt/Ampere) | 250V/0,1A; 125V0,2A; 75V/0,5A |
| Leiter-Nennwerte und Querschnittsbereich für Fernkontakt-Signalklemmen | 60/75℃ Msx. 1,5 mm²/14 AWG Fest/Flexibel |
| Bestellinformationen | Bestellen Sie über die Katalognummern oben |
