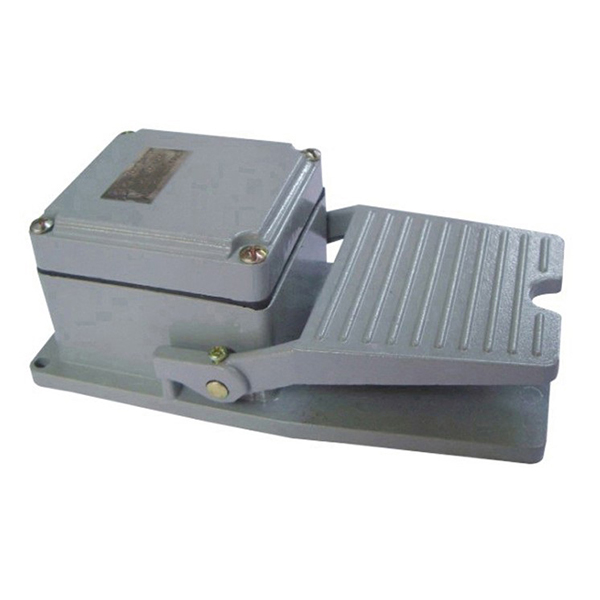

Druckknopf-Ein-Aus-Fußpedalschalter passt in den Stromkreis, AC 50~60Hz, Nennbetriebsspannung bis 380V AC, Nennleistung bis 300VA, Nennwärmestrom bis 5A. Kann den Stromkreis häufig schließen und unterbrechen.
1. Höhe: nicht über 2000m;
2. Umgebungstemperatur: nicht über +40 °C, nicht unter -5 °C, Durchschnittstemperatur nicht über +35 °C in 24 Stunden;
3. Relative Luftfeuchtigkeit: nicht über 50 % bei +40 °C, höhere Luftfeuchtigkeit ist bei niedrigeren Temperaturen zulässig;
4. Verschmutzungsklasse: 3;
5. Montagebedingung: Montageort ohne offensichtliche Auswirkungen oder Vibrationen. Montage im Dielektrikum ohne Explosionsgefahr, das Dielektrikum ohne Gas oder Staub kann Metall korrodieren und die Isolierung beschädigen. Einsteigeplatz ohne Regen- oder Schneeeinbruch;
6. Montagekategorie: III.
Hochfester, zuverlässiger und sicherer Universalpedalschalter;
Metallserienoberteil, wie technischer Kunststoff, Stahlblech, Aluminiumlegierung usw.;
Plastikserienoberteil, kann OEM/ODM;
Weit verbreitet für industrielle Automatisierungsgeräte, Transport, Pressen, medizinische Behandlung, Tests usw.
| Typen | Modell | Bewertung | Interner Schalter | Kontakt | Aktionskraft | Material |
| Standardtyp Reset-Typ | FS-101 | 10A 250VAC | Mikroschalter vom Typ V | 1A1B | 1,2kg | Kunststoff |
| FS-102 | 15A 250VAC | TM-1704 | 1A1B | 1,1 kg | ||
| FS-3 | 15A 250VAC | Mikroschalter vom Typ V | 2A2B | 1,2 kg | Aluminiumguss | |
| FS-3S | 15A 250VAC | TM1704 | 2A2B | 1,1 kg | ||
| Standardtyp Alternative Aktion | FS-105 | 6A 250VAC | Importierter alternativer Schalter | DRÜCKEN ABSTOSSEN |
2kg | Kunststoff |
| FS-106 | 6A 250VAC | Importierter Mikroschalter | DRÜCKEN 1A DRÜCKEN 1B |
1,5 kg | ||
| Kleiner Typ Fester Typ |
FS-201 | 10A 250VAC | Mikroschalter vom Typ V | 1A1B | 0,7 kg | Kunststoff |
| FS-01 | 10A 250VAC | 1A1B | 0,7 kg | |||
| FS-1 | 10A 250VAC | 1A1B | 0,9 kg | Eisen | ||
| Schutzhüllentyp | FS-302 | 15A 250VAC | TM1704 | 1A1B | 3,2 kg | Aluminiumguss |
| FS-305 | 6A 250VAC | Importierter alternativer Schalter | DRÜCKEN ABSTOSSEN |
3,1 kg | ||
| FS-306 | 6A 250VAC | Importierter Mikroschalter | DRÜCKEN 1A DRÜCKEN 1B |
3,5 kg | ||
| FS-502 | 15A 250VAC | TM-1704 | 1A1B | 3,2 kg | ||
| FS-602 | 15A 250VAC | Knopffederschalter | 2*1A1B | 2,8 kg | ||
| FS-702 | 15A 250VAC | TM1704 | 2*1A1B | 3,2 kg | ||
| Großer Typ | FS-402 | 15A 250VAC | TM1704 | 1A1B | 3,2 kg | |
| FS-802 | 15A 250VAC | TM1704 | 2*1A1B | 3,2 kg |
