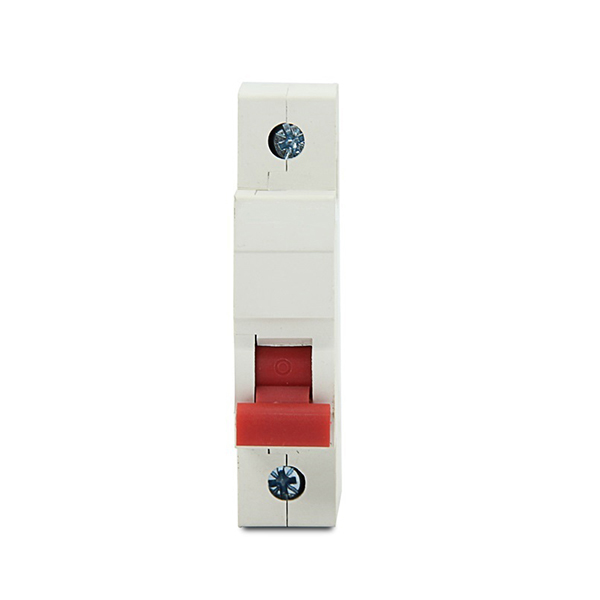

Die DC-Mini-Leistungsschalter-Serie Dz47 wird im Lichtverteilungssystem oder Motorverteilungssystem zum Schutz von Überlast und Kurzschluss im System verwendet.
Der DC-Mini-Leistungsschalter Dz47 hat eine neuartige Struktur, ein geringes Gewicht, eine zuverlässige und hervorragende Leistung. Es hat eine hohe Schaltleistung von bis zu 6kA. Das Gehäuse und die Artikel sind aus hochfeuerfesten und stoßfesten Kunststoffen gefertigt. Das Produkt mit langer Lebensdauer wird hauptsächlich in AC 50/60 Hz einpolig 230 V oder zwei-, drei-, vierpolig 400 V zum Überlast- und Kurzschlussschutz verwendet sowie zum nicht frequentierten Ein- und Ausschalten von elektrischen Geräten und Beleuchtungskreisen im Normalfall.
Dz47 DC-Mini-Leistungsschalter entspricht EN/IEC60898.
| Typ | Dz47 DC-Mini-Leistungsschalter |
| Stangen | 1P 2P 3P 4P |
| Nennstrom | 1/2/3/4/6/8/10/16/20/25/32/40/50/63 |
| Nennspannung | 230V/400V/415V AC |
| Charakteristische Kapazität | 4.5KA/6KA |
| Elektrische Lebensdauer | 6000mal |
| Mechanische Lebensdauer | 20000mal |
| Tropisiert | Behandlung 2 |
| Kurve | B,C,D |
| Zertifikat | CE TÜV IEC GB |
| Normen | IEC 60898-1 |
| Bemessungsstoßspannungsfestigkeit | 6,2 kV |
| Anschlussklemme | Schraubklemme / Säulenklemme mit Beruhigung |
| Anschlusskapazität | Starre Leiter bis 25mm² |
| Anzugsdrehmoment | 2,0 Nm |
| Installation | Auf symmetrischer DIN-Schiene 35mm / Schalttafelmontage |
